Le cartografie della Carta Tecnica Regionale (CTR) Aggiornamento 2019, consistono in file PDF e Geotiff inquadrati nel Sistema di Riferimento ETRF2000 all’epoca 2008.0 (EPSG 7792). Il taglio geografico degli elementi considerati “unità di restituzione cartografica” è pari ad un sedicesimo della nuova carta d’Italia in scala 1:50.000 prodotta dall’IGM e ricavati a partire dalle coordinate geografiche ED50 poi trasformate nel suddetto sistema di riferimento. Le cartografie sono individuate indicando, di seguito: il numero del foglio 1:50.000 e la suddivisione in sedicesimi, da 01 a 16. L’aggiornamento è basato sulla restituzione aerofotogrammetrica del volo AGEA del 2019 acquisito a seguito di specifica convenzione.
La Carta Tecnica Regionale Aggiornamento 2019 rappresenta la versione “vestita” del Data Base GeoTopografico (DBGT) denominato Data Base di lavorazione (DBL) e realizzato in formato CAD, che contiene tutti gli attributi e le geometrie (linee e poligoni) necessari a “vestire” con la migliore qualità possibile gli oggetti al fine di ottenere il prodotto CTR. Il database di lavorazione (DBL), prevede tutte e solo le linee necessarie alla vestizione oltre che ai poligoni sorgenti (es. edificato) e quelli derivati (es. aree di coltura). Le cartografie nei formati PDF e Geotiff sono ottenute dall’esportazione del DBL.
L’intera copertura cartografica (equivalente ad una superficie complessiva massima di circa 970.491 ettari), esclude le aree dei Comuni della Valmarecchia, distaccati alla Regione Emilia Romagna con Legge 3 agosto 2009 n. 117 e con Legge 28 maggio 2021 n. 84.
I contenuti della CTR fanno riferimento al DM 10/11/2011 "Regole tecniche per la definizione delle specifiche di contenuto dei database geotopografici" (Gazzetta Ufficiale n. 48 del 27/02/2012 – Supplemento ordinario n. 37) ss.mm.ii., e all’art. 4 della L.R. 17.12.1999 n.35 sulla “Disposizione in materia di informazione territoriale e cartografia regionale”.
Gli strati informativi delle cartografie CTR sono:
- Informazioni Geodetiche (Es.: Vertice di Rete, Caposaldo)
- Viabilità Mobilità, Trasporti (Es.: Strade, Ferrovie, ecc…)
- Immobili e Antropizzazioni (Es.: Edificato, Manufatti, ecc…)
- Idrografia (Es.: Acque Interne, Acque Marine, Reticolo Idrografico ecc..)
- Orografia (Es.: Altimetria, ecc..)
- Vegetazione (Es.: Aree Agricole e Forestali, Verde Urbano, ecc…)
- Toponomastica (Es: Scritte cartografiche)
- Limiti Amministrativi (Es: Limite comunale, provinciale, ecc)

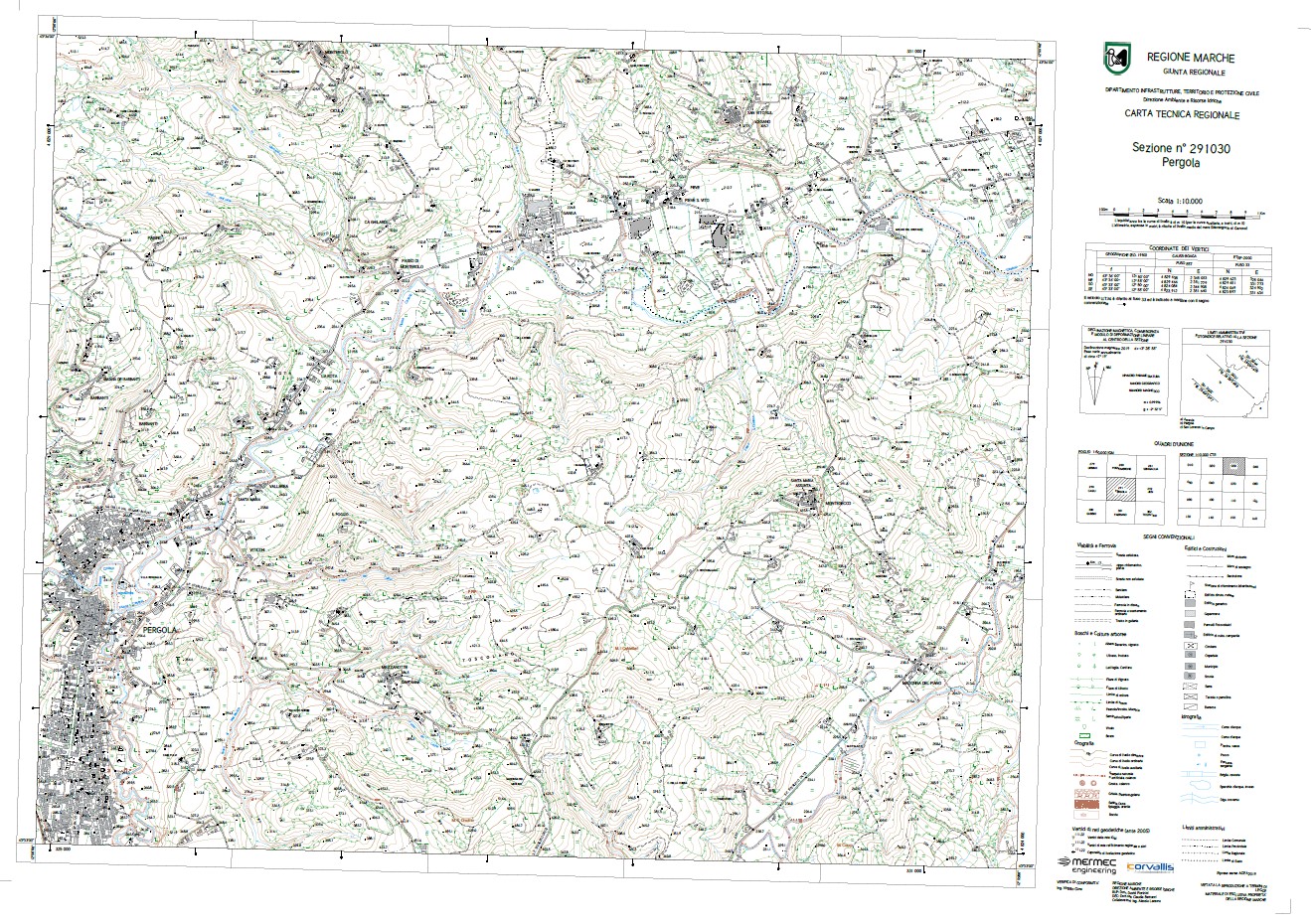

Le cartografie in formato PDF, con dimensione circa di 88 cm X 60 cm, sono a Colori e sono corredate di bandella dove sono riportate le seguenti informazioni:
- valori delle coordinate piane ETRF2000 all’epoca 2008.0, Gauss-Boaga/Roma40 Fuso Est e delle coordinate geografiche UTM/ED50 Fuso 33;
- la declinazione magnetica;
- il riferimento al Fotoindice (Strisciata e Numero dei fotogrammi ricompresi nella sezione);
- i quadri di unione per il riferimento con le sezioni attigue e le delimitazioni amministrative comunali;
- stralcio della Legenda.

Le cartografie in formato Geotiff sono disponibili a Colori ed in Scala di Grigi e sono inquadrate nel Sistema di Riferimento ETRF2000 all’epoca 2008.0 (EPSG 7792). La simbologia utilizzata per la vestizione dei PDF è valida anche per i Geotiff.
