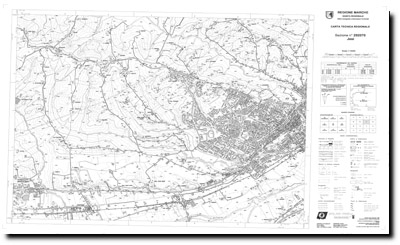

Carta tecnica numerica 1:10000 (Cartografie di base)


Descrizione e Caratteristiche Tecniche

La CTR è inquadrata nella rappresentazione conforme “Gauss-Boaga” (Fuso Est), con riferimento geodetico basato sull’ellissoide internazionale orientato a Monte Mario (Roma 1940). Il taglio geografico degli Elementi considerati “unità di restituzione cartografica”, è pari ad un sedicesimo della nuova carta d’Italia in scala 1:50.000 prodotta dall’IGMI con dimensioni pari a 3’ di latitudine e 5’ di longitudine. Ogni sezione in formato di stampa ha dimensioni di circa 88 cm. x 60 cm., la cui individuazione viene operata indicando, di seguito: il numero del foglio 1: 50.000 e la suddivisione in sedicesimi , da 01 a 16.

L’ intera copertura cartografica, comprese le aree dei Comuni della Valmarecchia, distaccati alla Regione Emilia Romagna con legge 3 agosto 2009 n. 117,  è costituita da 319 sezioni in scala 1: 10.000.

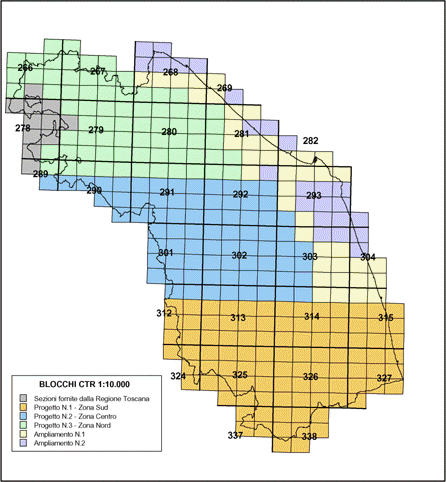

La restituzione della CTR è stata realizzata in tre progetti funzionali (Progetto N.1 – Zona Nord, Progetto N.2 – Zona Centro, Progetto N.3 – Zona Sud) per l’area dell’Ob. 5b, con l’esclusione delle sezioni già realizzate dalla Regione Toscana su un volo del 1996, per poi essere estesa alla fascia costiera secondo lo schema riportato nella figura seguente.


La ripresa aerea abbraccia l’intero territorio regionale ed è costituita da tre blocchi aventi lo stesso limite, in latitudine, dei progetti. A causa delle condizione metereologiche il volo è stato effettuato in tempi diversi: Agosto 1999, per la fascia centrale, e Maggio-Giugno 2000 per le altre due.



La tavola dei contenuti fa riferimento al testo “Norme proposte per la formazione di carte tecniche alle scale 1:5.000 e 1:10.000 formulate dalla Commissione Geodetica (1973)” e all’art. 4 della L.R. 17.12.1999 n.35 sulla “Disposizione in materia di informazione territoriale e cartografia regionale”.

I livelli informativi ed i rispettivi sotto gruppi della CTR sono:

01 Orografia (elementi naturali ed elementi artificiali del terreno);
02 Idrografia (acque correnti, canali, opere idrauliche e costa);
03 Vegetazione (boschi, colture agricole, incolti);
04 Comunicazioni ferroviarie (linee ferroviarie, opere d'arte ed edifici per le ferrovie);
05 Viabilità (linee viarie, opere d'arte stradali, costruzioni per i trasporti, grafo stradale);
06 Edifici e costruzioni (edificato di tipo civile - residenziale, edificato di tipo produttivo, attrezzature sportive e ricettive, edificato rurale ed accessori, elementi divisori, infrastrutture tecnologiche);
07 Limiti amministrativi;
08 Punti di posizione nota;
09 Toponomastica.

Ogni sezione è stata corredata con cartiglio e bandella su cui sono riportati i valori delle coordinate piane Gauss-Boaga/Roma40 Fuso Est e UTM/ED50 Fuso 33, delle coordinate geografiche ED50, i quadri di unione per il riferimento con le sezioni attigue e le delimitazioni amministrative comunali.

METADATO ISO TS 19139 / INSPIRE


Modalità di distribuzione

Con D.G.R. 783 del 10/07/2017 la Regione Marche ha reso fruibili, con licenza di tipo aperto (Open Data), i dati cartografici/geodatabase di base e tematici di proprietà della Regione Marche tra cui i file in formato DWG relativi alla C.T.R 1:10000.








C.T.R. 10000 (formato PDF colori)


Licenza Creative Commons

I dati, di proprietà della Regione Marche, sono distribuiti con Licenza Creative Commons Attribuzione 4.0 Internazionale (traduzione Italia).

I file sono scaricabili direttamente dal quadro d’unione di seguito riportato. Sono disponibili inoltre presso la PF un CD contenente l’intera carta tecnica regionale divisa per sezioni (formato PDF) e  il poliestere per eliografie.

Gli utilizzatori dovranno rendere esplicita la proprietà regionale del dato cartografico.

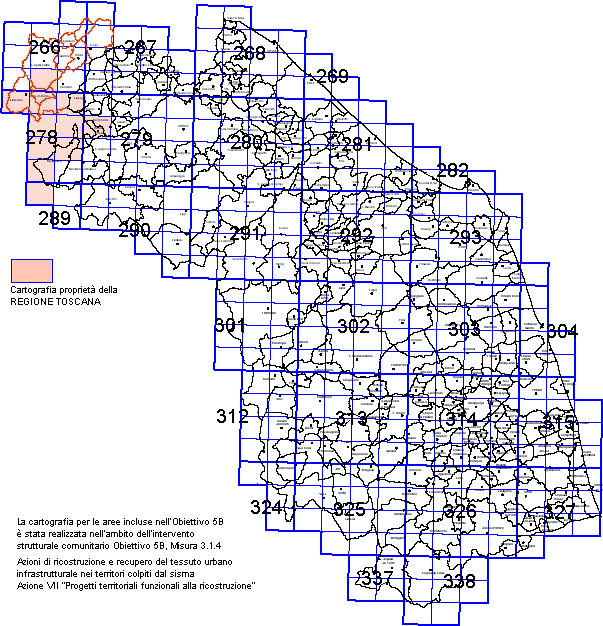

Quadro d'unione per il DOWNLOAD (passare il puntatore sulle sezioni di interesse)


QUADRO_UNIONE_CTR

C.T.R. 10000 (formato PDF b/n)


Licenza Creative Commons

I dati, di proprietà della Regione Marche, sono distribuiti con Licenza Creative Commons Attribuzione 4.0 Internazionale (traduzione Italia).

I file sono scaricabili direttamente dal quadro d’unione di seguito riportato. Sono disponibili inoltre presso la PF un CD contenente l’intera carta tecnica regionale divisa per sezioni (formato PDF) e  il poliestere per eliografie.

Gli utilizzatori dovranno rendere esplicita la proprietà regionale del dato cartografico.



Quadro d'unione per il DOWNLOAD (passare il puntatore sulle sezioni di interesse)


QUADRO_UNIONE_CTR







C.T.R. 10000 (formato DWG)


Licenza Creative Commons

I dati, di proprietà della Regione Marche, sono distribuiti con Licenza Creative Commons Attribuzione 4.0 Internazionale (traduzione Italia).

Gli utilizzatori dovranno rendere esplicita la proprietà regionale del dato cartografico.

- DOWNLOAD delle Codifiche CTR 1:10000



- DOWNLOAD delle sezioni della CTR suddivise per Provincia

Provincia di PU (.zip 1,76 GB) Provincia AN  (.zip 1,29 GB) Provincia MC  (.zip 1,50 GB)

Provincia FM (.zip 473 MB) Provincia AP (.zip 557 MB)


- DOWNLOAD delle singole sezioni della CTR (dai 3 ai 32 MB  ciascuna) dal quadro d’unione di seguito           riportato (passare il puntatore sulle sezioni di interesse)


QUADRO_UNIONE_CTR





C.T.R. 10000 (formato GeoTIFF b/n)


Licenza Creative Commons

I dati, di proprietà della Regione Marche, sono distribuiti con Licenza Creative Commons Attribuzione 4.0 Internazionale (traduzione Italia).

Gli utilizzatori dovranno rendere esplicita la proprietà regionale del dato cartografico.

- DOWNLOAD delle Codifiche CTR 1:10000



- DOWNLOAD delle sezioni della CTR suddivise per Provincia

Provincia di PU (.zip 1,76 GB) Provincia AN  (.zip 1,29 GB) Provincia MC  (.zip 1,50 GB)

Provincia FM (.zip 473 MB) Provincia AP (.zip 557 MB)Fuori Regione (.zip 557 MB)


Quadro d'unione per il DOWNLOAD (passare il puntatore sulle sezioni di interesse)


QUADRO_UNIONE_CTR
