Studi Meteo-Nivo-Idrologici

Definizione della Carta di Localizzazione Probabile delle Valanghe (CLPV)

La Carta di Localizzazione Probabile delle Valanghe (comunemente indicata con la sigla CLPV) è un prodotto cartografico integrato che fornisce un quadro conoscitivo a carattere territoriale, utile per interventi ed indagini a livello di programmazione regionale. La CLPV è prodotta tramite uno studio svolto in due fasi:

- fase 1: individuazione dei siti valanghivi o potenzialmente valanghivi mediante fotointerpretazione di riprese aeree;

- fase 2: sopralluoghi estesi a tutto il territorio oggetto d'indagine e avvalorati anche da interviste a testimoni locali e ricerche di dati d'archivio quali archivi parrocchiali, forestali, comunali, editoriali.

La CLPV riporta la delimitazione dei siti valanghivi, ovvero delle aree soggette a movimento simultaneo della coltre nevosa, nell'estensione massima nota e conoscibile al momento della redazione della carta, ed evidenzia anche perimetrazioni riferite ad eventi occorsi in epoca storica e con tempi di ritorno elevati (eventi a volte dimenticati o non conosciuti alla popolazione), nonchè la definizione di zone pericolose entro le quali si verificano scaricamenti ed eventi valanghivi parziali e differenziati nello spazio e nel tempo.

L'inchiesta sul terreno può rilevare con maggior precisione i fenomeni conosciuti ed evidenti generalmente ubicati nei fondovalle o in prossimità dei centri abitati, ma le testimonianze storiche possono spesso ignorare eventi valanghivi nei siti fuori mano o in alta quota, frequentabili spesso solo nei periodi in cui il manto nevoso è assente.

Nella Carta di Localizzazione Probabile Valanghe sono riportati anche gli impianti sciistici e le opere paravalanghe.

Tale metodologia utilizzata per la Carta di Localizzazione Probabile Valanghe è stata elaborata in Francia negli anni '70 ed in Italia è stata adottata, anche grazie alle direttive elaborate da AINEVA in collaborazione con il Dipartimento Nazionale di Protezione Civile, da tutte le Regioni e Province Autonome afferenti all'arco alpino e dalla Regione Marche.

La scala di riferimento in fase di elaborazione è 1:10.000 ma la visualizzazione finale è spesso riportata alla scala 1:25.000.



Uso della Carta di Localizzazione Probabile delle Valanghe

Ogni sito valanghivo, nel suo aspetto di massima espansione conosciuta, viene rappresentato sulla cartografia, numerato e schedato riportando tutte le notizie direttamente raccolte o desunte dalle varie fasi di indagine.

La CLPV è una cartografia di inquadramento delle conoscenze sui fenomeni valanghivi e costituisce un necessario documento di riferimento per la realizzazione di approfondimenti successivi finalizzati alla perimetrazione di dettaglio delle aree pericolose ed alla pianificazione del territorio montano.

Ogni impiego diretto e privo dei necessari approfondimenti di tale quadro conoscitivo per la conduzione di analisi di pericolosità a carattere locale risulta perciò scorretto forzando lo "strumento" entro ambiti d'impiego per il quale non è stato originariamente sviluppato e per i quali si declina ogni responsabilità.

La delimitazione delle aree soggette a valanga è stata individuata sulla base dei caratteri geomorfologici e vegetazionali riconosciuti al momento del rilevamento (sia tramite fotointerpretazione sia tramite sopralluogo sul terreno) eventualmente avvalorati/integrati da testimonianze.

Il limite indicato non può quindi essere inteso come separazione netta tra zona sicuramente "soggetta" a valanga e zona "non soggetta" nè tantomeno quale perimetrazione delle aree a rischio, in quanto non acquisisce il carattere di demarcazione di aree di possibile "influenza" o coinvolgimento del fenomeno, nè fornisce indicazioni circa la magnitudo dei fenomeni, la frequenza nè il grado di esposizione e di vulnerabilità di persone o beni espositi al fenomeno valanghivo.

La CLPV mappa i siti valanghivi riconoscibili sul territorio regionale e costituisce un valido punto di partenza per i necessari approfondimenti specialistici volti all'analisi, a scala locale, della pericolosità e del rischio valanghe.

All'interno delle attività di Protezione Civile, che possono essere suddivise in previsione, prevenzione, soccorso, superamento dell'emergenza e mitigazione del rischio, le applicazioni della CLPV trovano spazio nella previsione e prevenzione del rischio.

Nel contesto della previsione del rischio l'uso della CLPV:

- risulta ottimale nel supportare i Centri Funzionali a definire le zone di allerta e valutare dei livelli di criticità;

- risulta ottima nel supportare, qualora la rappresentatività degli eventi abbia tempi di ritorno superiori a 100 anni, chi è preposto all'individuazione dei contesti territoriali che necessitano di interventi di messa in sicurezza; per livelli inferiori di rappresentatività l'utilizzo dei dati dovrà essere più cautelativo;

- può inoltre essere usata con cautela nel definire gli "scenari di rischio" all'interno dei Piani di Protezione Civile limitatamente a quelle situazioni in cui la tipologia di beni o attività da tutelare sia compatibile con il livello di indeterminatezza dello strumento e con l'assenza di previsioni sull'intensità e ricorrenza dei fenomeni attesi.


Nel contesto della prevenzione del rischio la CLPV:

- può essere usata con cautela, quale primo strumento di approccio al problema valanghe, nell'ambito di strumenti urbanistici o in specifici piani di settore finalizzati a governare l'utilizzo del territorio (ma l'uso va tendenzialmente escluso nelle situazioni territoriali caratterizzate dalla presenza diffusa di insediamenti o infrastrutture particolarmente sensibili che necessitano di analisi maggiormente approfondite);

- è invece assolutamente sconsigliata nella progettazione di interventi strutturali (quali opere paravalanghe attive o passive) o gestionali (e.g. piani per la gestione della sicurezza in particolari contesti territoriali come comprensori sciistici e strade) finalizzati a eliminare o mitigare l'esposizione a valanga di persone o beni l'uso della CLPV.

Si sottolinea, inoltre, che l'utilizzo della CLPV quale cartografia utile alla selezione degli itinerari scialpinistici o escursionistici è assolutamente improprio e potenzialmente pericoloso. Il metodo d'indagine e la scala di rappresentazione del documento non permettono, infatti, l'individuazione precisa di tutte le aree soggette a valanghe provocate dall'attività sportivo - ricreativa che, seppure generalmente di limitate dimensioni, possono tuttavia costituire una fonte di grave pericolo per l'incolumità delle persone.



La Carta di Localizzazione Probabile delle Valanghe della Regione Marche

-Prima versione

La prima stesura della Carta di Localizzazione Probabile delle Valanghe risale agli anni 90 del secolo scorso. Fu commissionata dalla Giunta Regionale allo Studio Nevini all'inizio degli anni 90, per poi essere realizzata nel periodo 1992-1996. Interessava solo il gruppo dei Monti Sibillini e consisteva in due fogli, uno per la parte settentrionale ed uno per quella meridionale della catena montuosa. Vi erano allegate anche le schede cartacee con le informazioni relative al censimento di ogni sito mediante la metodologia dell’Inchiesta sul Terreno precedentemente descritta.

Si ricorda che la versione dello studio del Nevini è ormai desueta.

-Versione Ufficiale

Con l’istituzione del Centro Funzionale Regionale (nel 2004 in seno alla Protezione Civile), la creazione di un settore Neve e Valanghe all’interno della struttura predetta e la successiva adesione ad AINEVA (Associazione Interregionale Neve e Valanghe) dal 2011, il progetto di realizzazione di una Carta di Localizzazione Probabile delle Valanghe nel territorio marchigiano è stato ripreso, con le finalità di aggiornare quanto già esistente nello studio del Nevini e di estendere l’indagine ad altre zone dell’arco appenninico marchigiano.

Per quanto riguarda i Sibillini, il lavoro si è concentrato inizialmente nel digitalizzare tramite strumenti Gis il lavoro del Nevini, suddividendo i dati per Comune. Una volta terminata questa fase c’è stata l’attività di controllo dei singoli siti e l’aggiornamento di alcuni perimetri a seguito di eventi eccezionali (in particolare quelli avvenuti nel gennaio 2017, ma anche negli anni successivi).

L'attività di Fotointerpretazione ed Inchiesta sul terreno condotta dai tecnici della Protezione Civile ha inoltre non solo permesso di individuare nuove aree pericolose e nuovi siti valanghivi all’interno dei territori già investigati, ma anche di inserire nuovi Comuni.

Per quanto riguarda il resto della catena appenninica, da Nord verso Sud, nel corso degli ultimi anni sono stati investigati il Monte Carpegna, il Monte Nerone, il sistema del Monte Catria-Acuto e l’Appennino Centrale: il lavoro ha consentito di censire anche qui valanghe e zone pericolose, consentendo di apportare un importante contributo alla conoscenza di tale problematica nel territorio.

Infine è stato aggiornato il censimento di tutte le opere paravalanghe e degli impianti sciistici sui Sibillini, distinguendone la tipologia; il medesimo lavoro è stato fatto ex novo per il resto della regione.

Il risultato finale del lavoro condotto è una “fotografia” di quanto attualmente presente nell’arco appenninico relativamente alla problematica neve e valanghe.

L’ultima versione delle informazioni e dati inerenti la problematica valanghe nell’arco appenninico marchigiano è liberamente consultabile nel webgis  (mettere LINK https://giscartografia.regione.marche.it/CLPV/) realizzato ed aggiornato dalla Direzione Ambiente e Risorse Idriche -  Settore Banche Dati Cartografiche.

In tale piattaforma sono presenti anche le informazioni e gli elementi afferenti la Carta del Rischio Valanghe, redatta ai sensi della Direttiva PCM del 12 agosto 2019.

Manuale d’Uso del WebGis

Disponibilità dei dati della Carta di Localizzazione Probabile delle Valanghe

Il materiale relativo alla Banca Dati della Carta di Localizzazione Probabile Valanghe è distribuito con licenza CC-BY 4.0 (proprietà Regione Marche) in formato .shp. Il sistema di riferimento è Monte Mario Italy-2 (EPSG:3004).

I dati sono disponibili nella sezione Open Data CLPV



Banca Dati Carta Valanghe – la Carta di Localizzazione Probabile delle Valanghe

La Banca Dati della Carta Valanghe rappresenta tutto ciò che al momento è censito e cartografato relativamente alla tematica neve e valanghe nella Regione Marche.

Nello specifico è costituito dalla Carta di Localizzazione Probabile delle Valanghe (d’ora in avanti CLPV) e dalla Carta del Rischio.

La CLPV è costituita dalle informazioni e dati ottenuti sulle valanghe e le aree pericolose mediante la metodologia della Fotointerpretazione e l’Inchiesta sul Terreno. Sono censiti anche, laddove presenti, le opere paravalanghe e gli impianti sciistici.

Gli shapefile sono poligonali (valanghe), lineari (colatoi, opere di difesa paravalanghe, impianti sciistici) e puntuali (opere di difesa paravalanghe); sono distinti in cinque sotto-sistemi, funzionali alla localizzazione geografica cui sono riferiti:

  1. Sibillini
  2. Appennino Centrale
  3. Sistema Catria - Acuto
  4. Monte Nerone
  5. Carpegna

Il comprensorio dei Monti Sibillini (1) è quello più esteso e articolato; sono censiti valanghe, colatoi, opere paravalanghe, impianti sciistici. I Comuni attualmente interessati sono 14.

L’Appennino Centrale (2) è costituito solo dalle valanghe provenienti da Fotointerpretazione e Inchiesta sul Terreno. Vi ricade il territorio di 2 Comuni.

Nel sistema del Monte Catria (3), che interessa 4 Comuni, si trovano le valanghe e gli impianti sciistici.

Nell’area del Monte Nerone (4), che riguarda solo il Comune di Apecchio, ci sono siti censiti e colatoi censiti con l’inchiesta sul terreno e impianti sciistici.

Sul Monte Carpegna (5), che interessa il comune omonimo, vi è un sito da inchiesta sul terreno e ci sono gli impianti sciistici.

Il sistema di riferimento è il Monte Mario – Italy 2 (EPSG: 3004).



La Banca Dati è in continua revisione ed è suscettibile di aggiornamenti ogniqualvolta si ritenga necessario, mediante inserimento di nuove aree, modifica dei perimetri esistenti o delle informazioni tabellari associate.

La Carta di Localizzazione Probabile delle Valanghe della Regione Marche, così come la cartografia relativa, costituisce un supporto conoscitivo ed informativo di base; a partire da tali dati si dovranno perciò effettuare gli approfondimenti, le analisi e le verifiche necessarie per la redazione di studi specifici.

Inoltre, trattandosi di un rilevamento non di dettaglio (scala 1:10.000), la banca dati e la cartografia che ne deriva non garantiscono l’esatta corrispondenza geometrica e di contenuti rispetto alle singole realtà dei luoghi.



Gli utilizzatori dovranno rendere esplicita la proprietà regionale del dato cartografico. Il dato viene distribuito con Licenza  Creative Commons Attribuzione 4.0 Internazionale (traduzione Italia).

Maggiori informazioni sul contenuto della Banca Dati della CLPV si possono trovare nel file dei Metadati.

I file vettoriali della Banca Dati della Carta di Localizzazione Probabile delle Valanghe (CLPV) sono resi disponibili per il download.

I dati della carta del rischio valanghe sono disponibili nella sezione dedicata.



Carpegna

Siti valanghivi

Impianti sciistici

Nerone

Siti valanghivi

Colatoi

Impanti sciistici

Catria

Siti valanghivi

Impianti sciistici

Appennino Centrale

Siti valanghivi

Sibillini

Siti valanghivi

Colatoi

Opere paravalanghe

Impianti sciistici



Per maggiori informazioni è possibile rivolgersi a spc.centrofunzionale@regione.marche.it

MAPPATURA AREA RISCHIO VALANGA

Direttiva del Presidente del Consiglio dei Ministri 12 agosto 2019  "Indirizzi operativi per la gestione organizzativa e funzionale del sistema di allertamento nazionale e regionale e per la pianificazione di protezione civile territoriale nell'ambito del rischio valanghe"

La Carta del Rischio Valanghe, redatta ai sensi della Direttiva del Presidente del Consiglio dei Ministri del 12 agosto 2019, rappresenta solo i Comuni in cui, allo stato attuale ed in base alle conoscenze acquisite, esiste un rischio valanga sulle zone antropizzate. La prima perimetrazione era avvenuta con il Decreto del Direttore del Servizio Protezione Civile n.475 del 24/12/2021; nel Decreto 532 del Dirigente della Direzione Protezione Civile e Sicurezza del Territorio del 20/12/2022 l’elenco dei Comuni e le aree soggette al rischio valanga è stato aggiornato.

Data l’estensione della zona coinvolta, si è deciso di optare per una cartografia dedicata ai singoli comuni.



1 - CAMPI DELLA TABELLA ALLEGATA ALLA CARTOGRAFIA

I dati della tabella nella carta del rischio valanghe sono un sottoinsieme delle informazioni della Carta di Localizzazione Probabile delle Valanghe (il webgis dedicato alla tematica valanghe della Regione Marche è consultabile al seguente link https://giscartografia.regione.marche.it/CLPV

I campi visibili nella carta del rischio sono i seguenti:

id: identificativo del sito valanghivo così come censito nella CLPV; è un codice numerico.

Comune: amministrazione all’interno della quale ricade l’area valanghiva.

CLPV: identificativo univoco del poligono della CLPV, costituito dal nome del comune in cui ricade e il codice numerico già visto nel campo id precedentemente esposto.

Località: toponimo della zona in cui ricade l’area.

Inchiesta Terreno: campo numerico con tre valori, 1 per la valanga, 2 per la zona pericolosa, “Non Disponibile” quando il sito non è stato censito con la metodologia in oggetto.

Fotointerpretazione: campo numerico con tre valori, 1 per la valanga, 2 per la zona pericolosa, “Non Disponibile” quando il sito non è stato censito con la metodologia in oggetto.

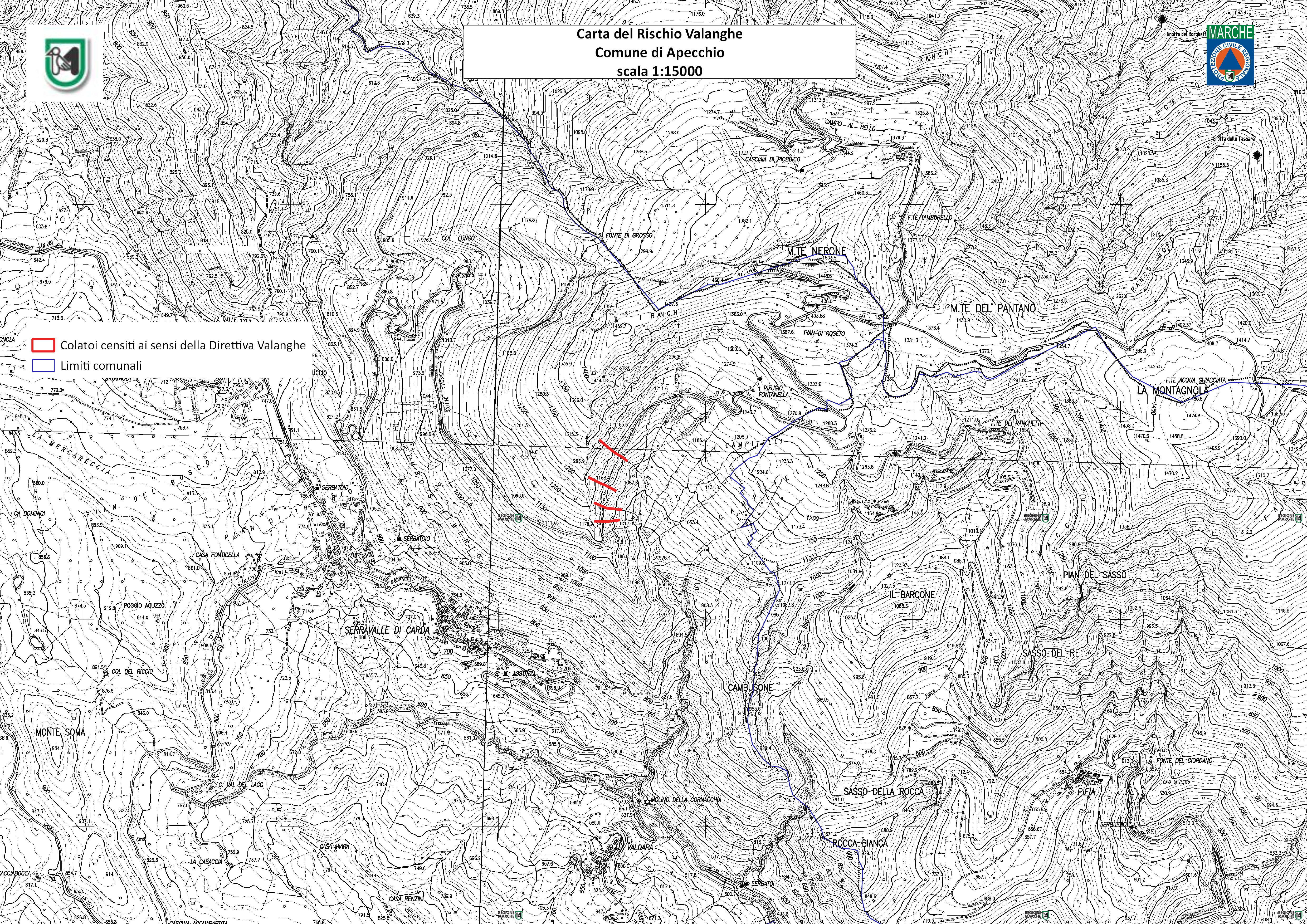

Nella Cartografia sono stati riportati anche i colatoi, censiti nella Carta di Localizzazione Probabile delle Valanghe (mediante Inchiesta sul Terreno e Fortointerpretazione) che interessano aree a rischio.Per ulteriori dettagli si rimanda alla consultazione dei metadati della Carta  Valanghe al seguente link
Metadati_2022.pdf

Mappatura del territorio soggetto al rischio valanghe nella Regione Marche (20/12/2022)

Decreto del Dirigente della Direzione Protezione Civile e Sicurezza del Territorio n. 532 del 20/12/2022 “Direttiva PCM 12.08.2019 - Aggiornamento degli allegati n. 1,2,3 al Decreto del Dirigente del Servizio Protezione Civile n.136/2019 e conseguente aggiornamento dell’elenco e della cartografia delle aree a rischio valanga nel territorio marchigiano”

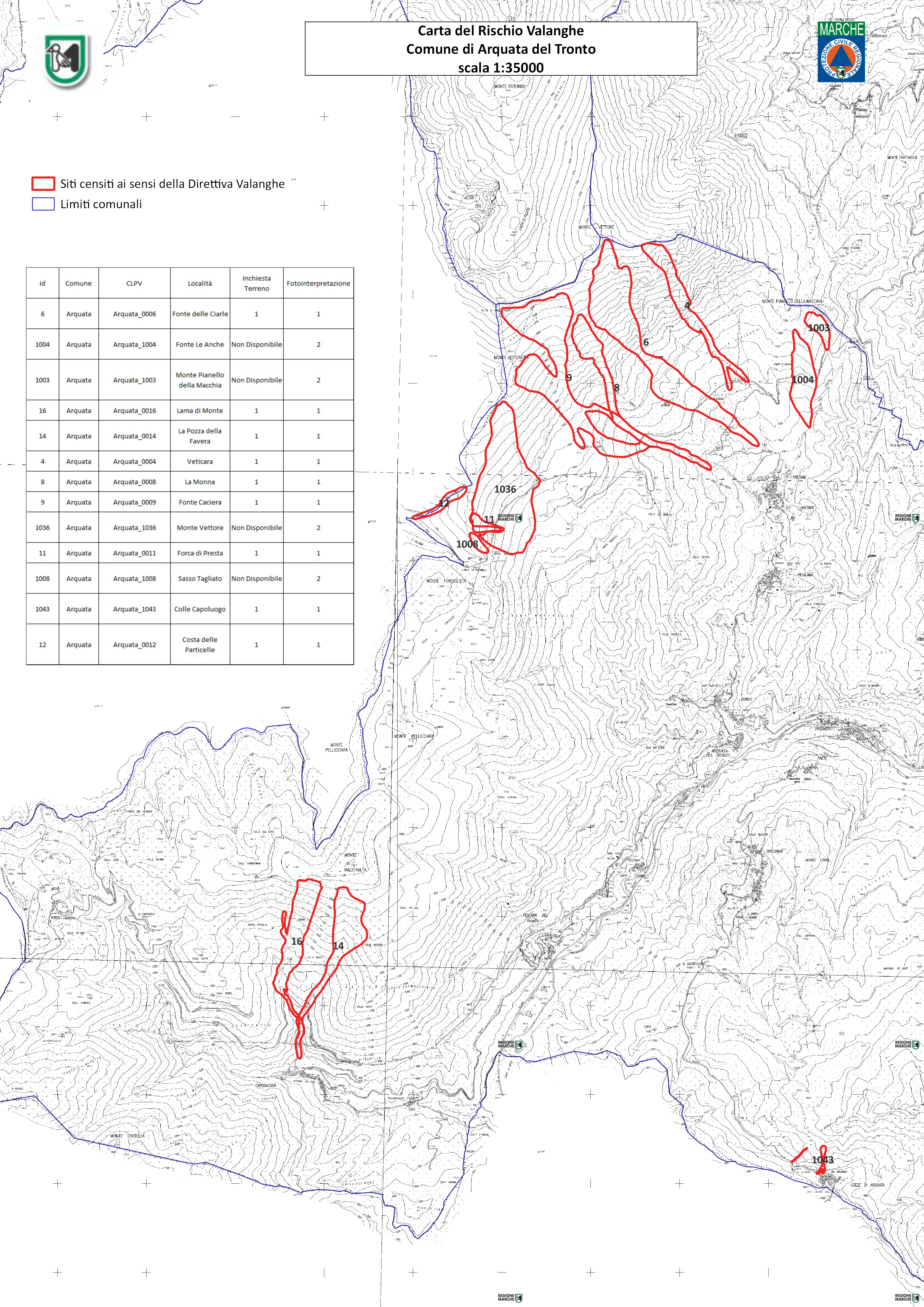

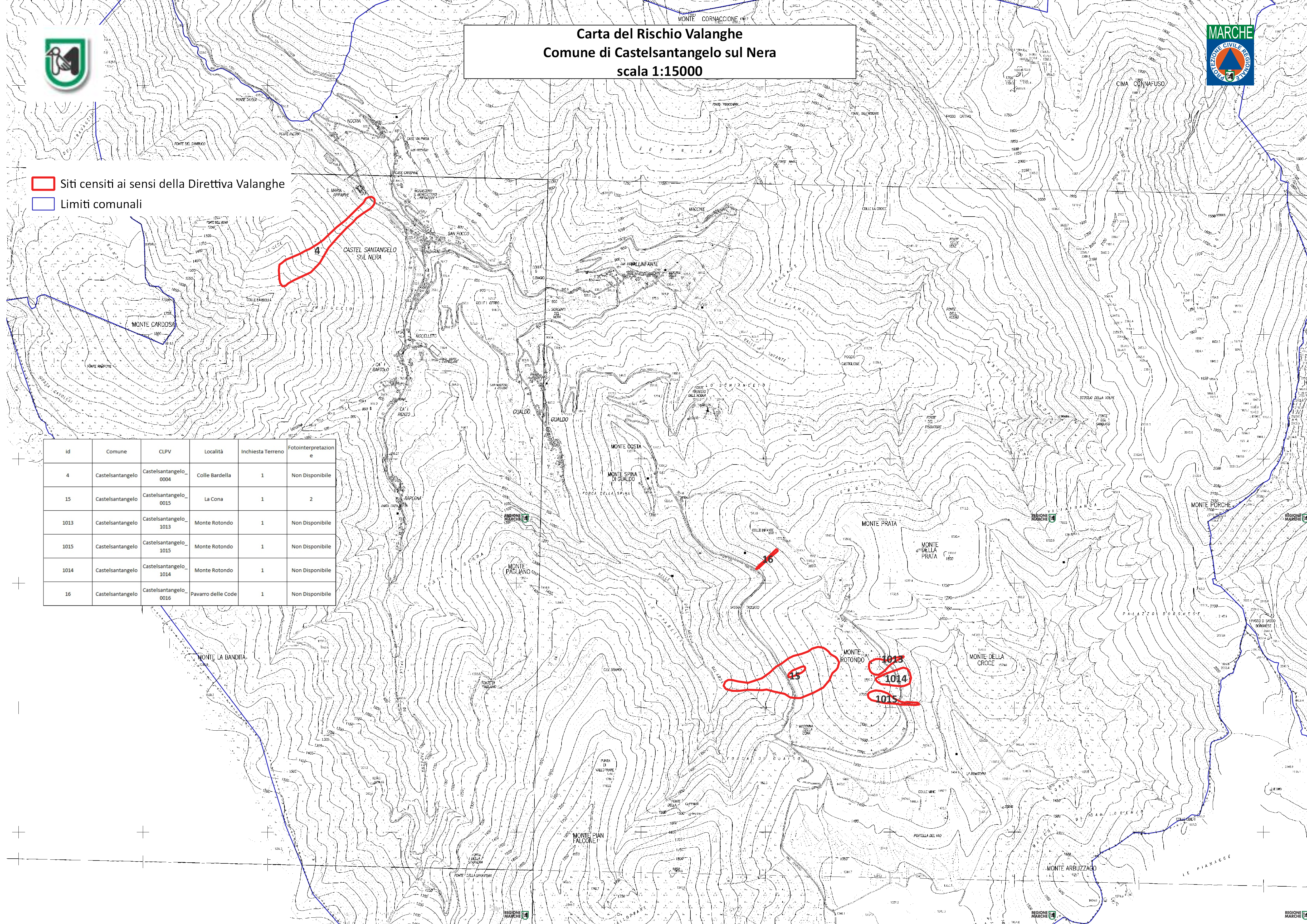

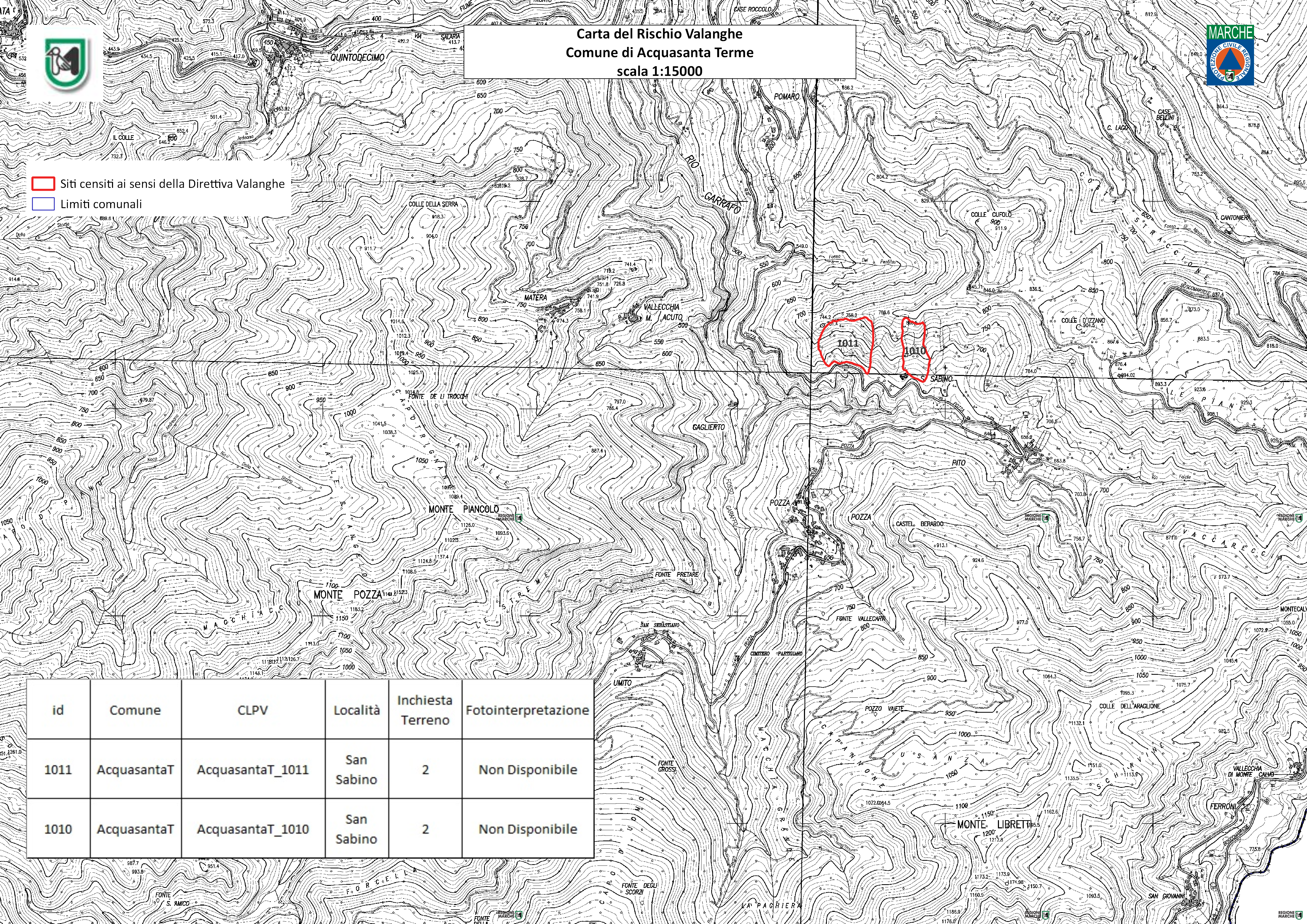

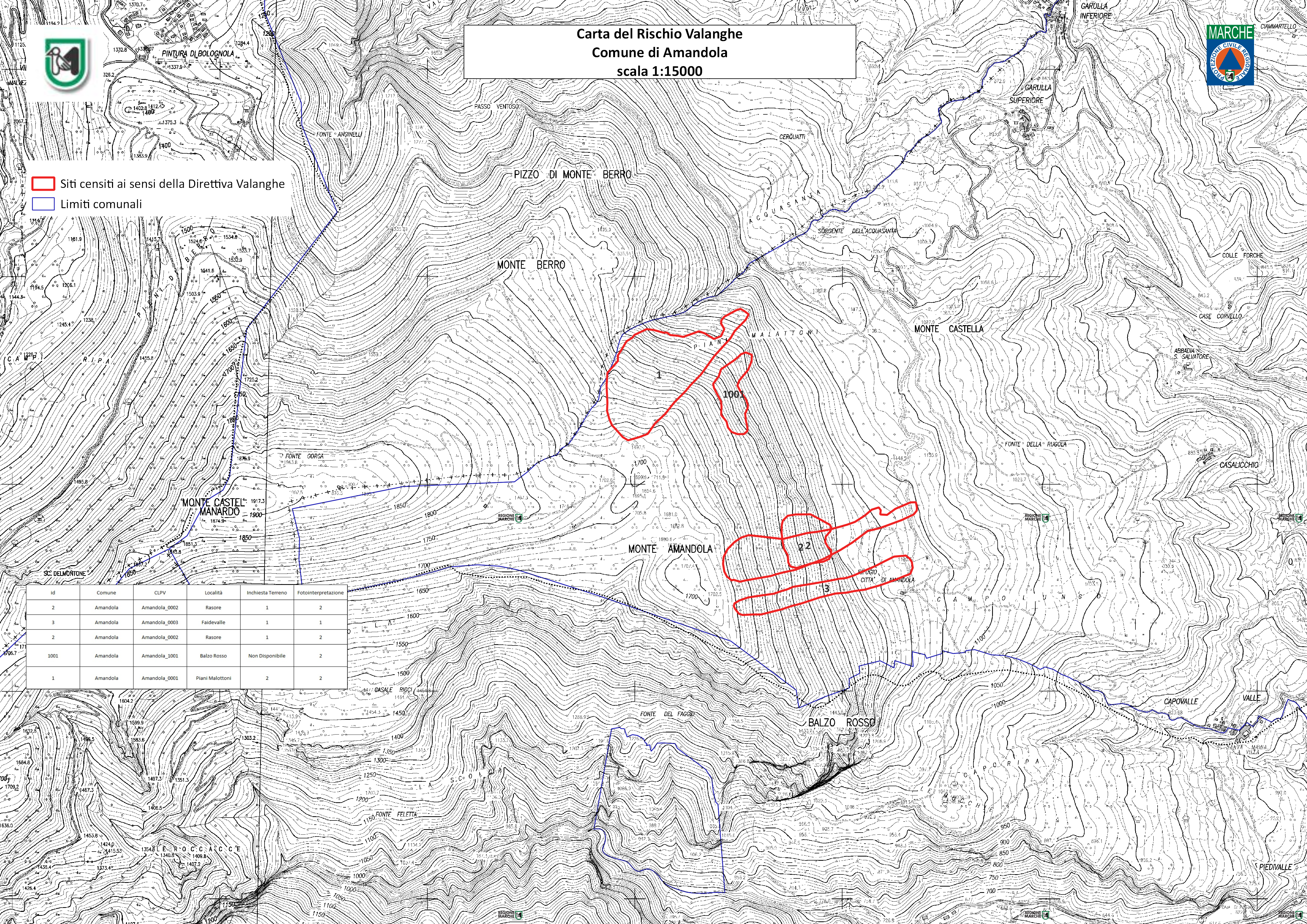

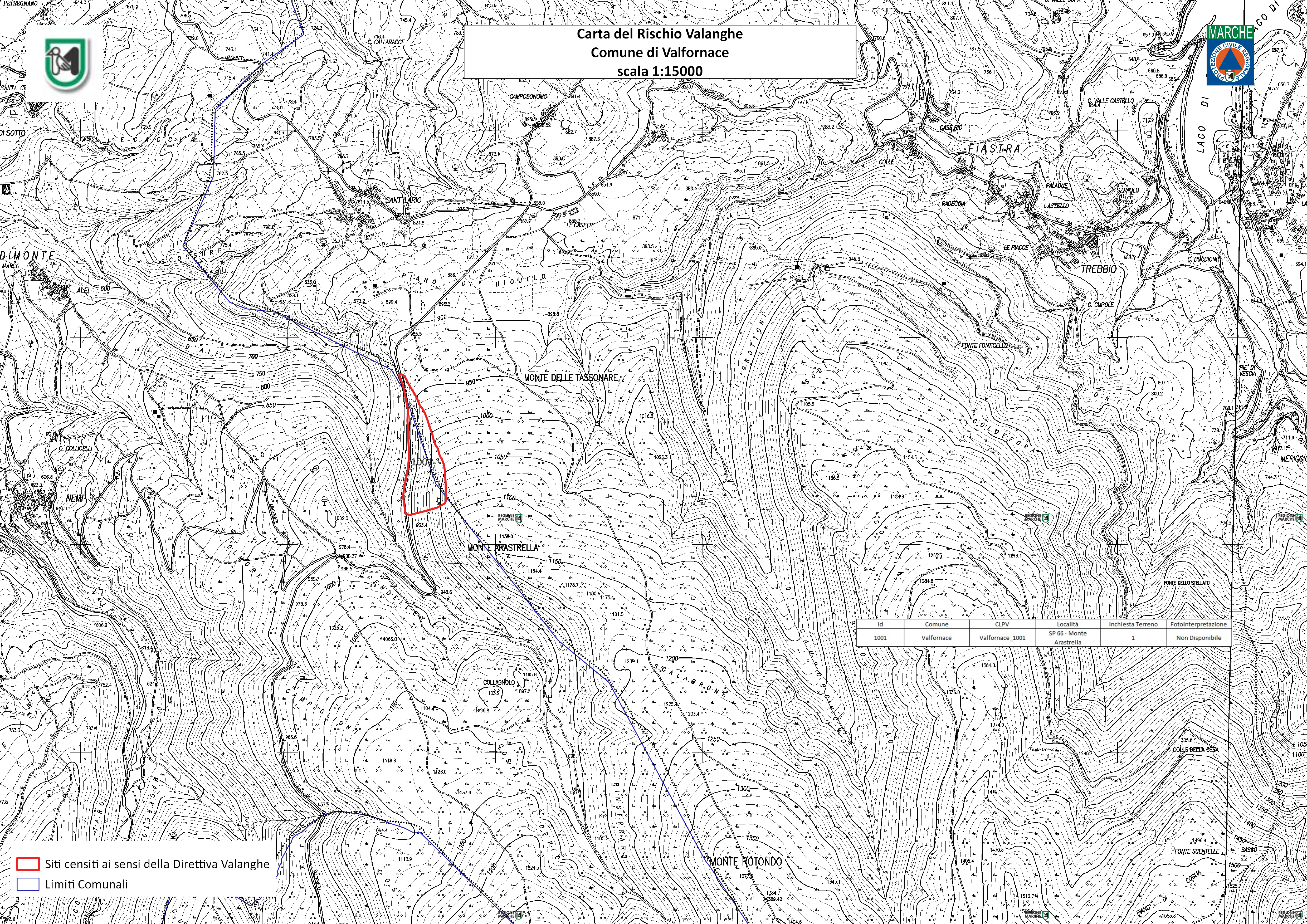

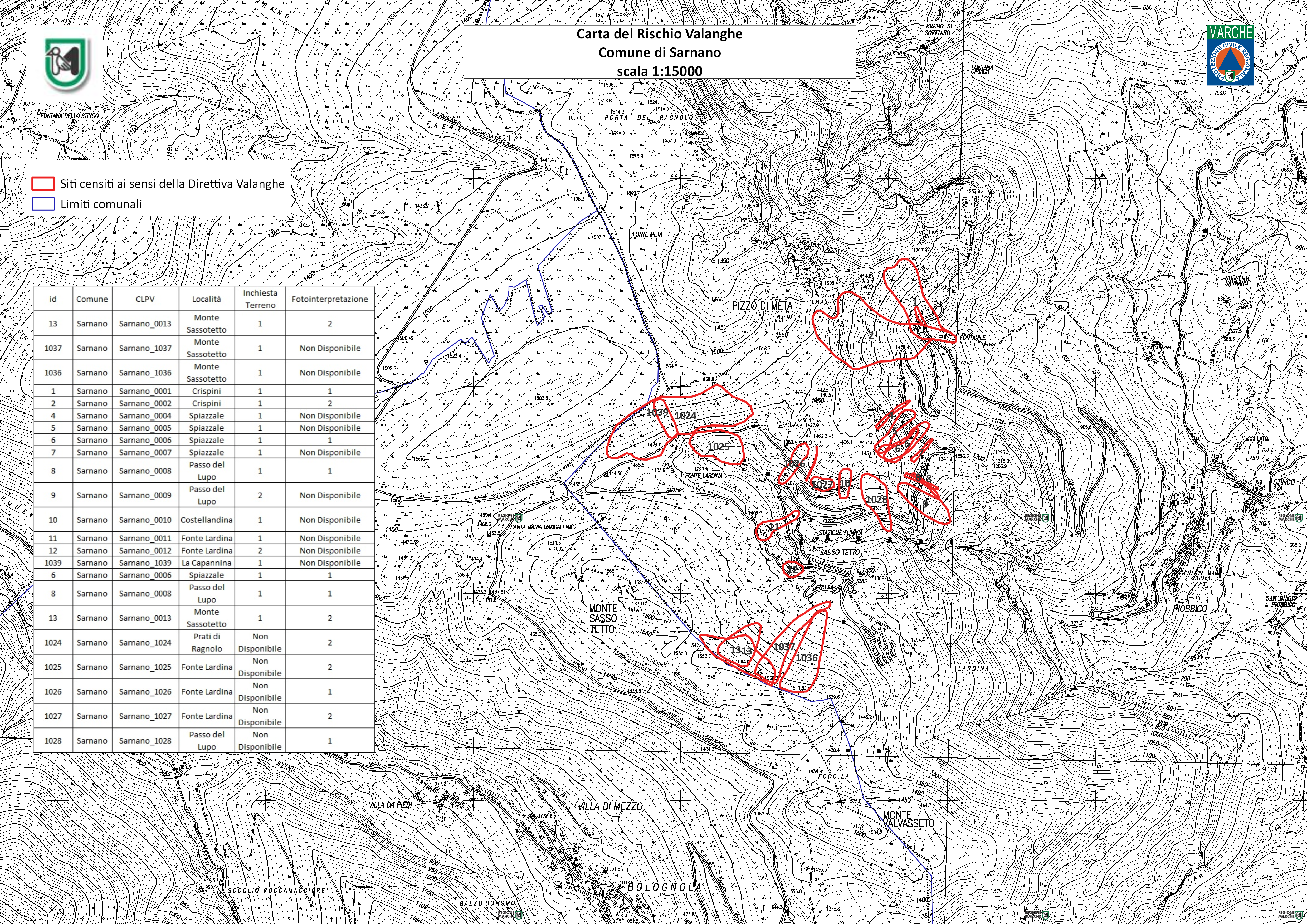

Cartografie dei comuni con le aree soggette a rischio valanghe (realizzate in .png in formato A3):

Shapefile



Precedente mappatura del territorio soggetto al rischio valanghe nella Regione Marche: Decreto del Dirigente Protezione Civile n.475 del 24/12/2021 "Approvazione prima mappatura delle aree soggette a rischio valanga nel territorio marchigiano ai sensi della Direttiva PCM 12 agosto 2019."
